緻力于研發新型電力電子産品
本公司集多年電表設計經驗,推出新型智能電表,可選RS485、NB-LOT(5G)、4G、WIFI、藍牙、ROLA、載波等方式通訊。該系列儀表具有體積小、精度高、可靠性好、安裝方便等優點,性能指标符合國标GB/T17215、GB/17883的各項技術要求。

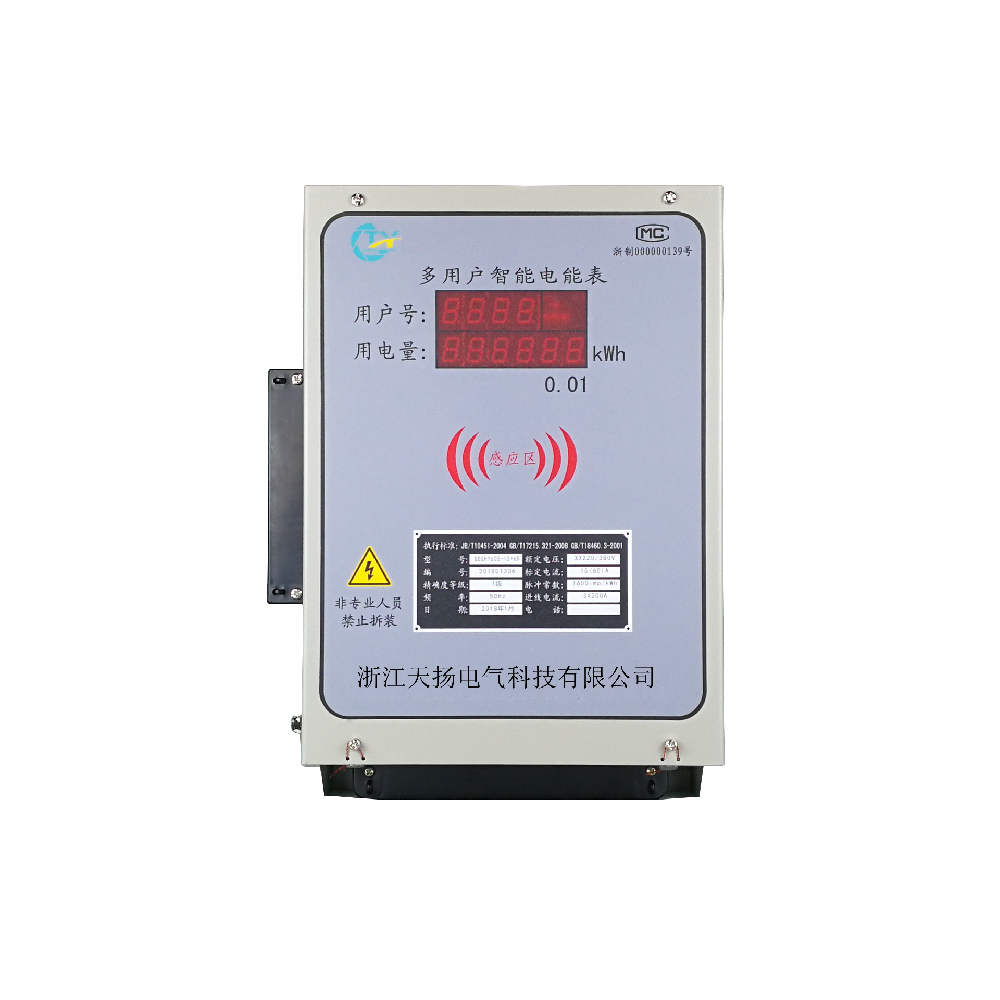

多用戶電能表采用模塊化結構,結構合理,功能完善。以2片單片微控器爲核心,完成用戶用電參數采集,電能計算、處理、存儲及用戶用電控制,爲用戶提供了多種功能選擇。電表按照負載接入方式,有直接接入式和互感器類電表2個系列。
直接接入式單表,精度:1.0級,産品最大出線數量:39線,互感器接入電表,精度:0.5S,産品最大出線數量:24線,
按照功能将電表分爲三個系列:
1、普通型8x系列電表,具有基本 的電能計量和負載控制功能;
2、學生公寓9x系列電表,具有單回路、雙回路、三回路三戶類型電表,滿足學生公寓用戶惡性負載識别、定時斷送電、電量贈與管理等特殊需求。
3、多費率7x系列電表,可實現階梯電價計費模式,時段峰平谷計費模式的任意設置。該系列電表具有2種結算模式,後付費電表執行月結模式,預付費電表執行年結模式。階梯最多劃分三階梯;每日最多劃分8時段,每個階梯可設置3種計價費率;對于月結型電表,可将一年按照月份劃分爲2個時期,實現部分地區按照季節設置階梯電量的要求;
普通型系列電能表和多費率系列電表,用戶類型可以實現三相用戶和單相用戶數量的任意設置(在最多39出線範圍内)、即,一台電表最多可設置39個單相或12個三相用戶,或在39線内設置小于12個三相用戶,餘下出線爲單相用戶的任意組合。
顯示采用雙行高亮度數碼管,循環顯示電表信息和各用戶的戶号及實時電量信息,
電表具有RS485通訊接口,可利用RS485總線将所有電表和上位機連接構成專用網,或者局部使用
一、普通類系列電表:單費率,用戶類型爲單、三相用戶混合設置
1.正計數,後付費;
2.正計數,後付費,具有遠控功能,可實現最大負載限制;
3.預付費遠控電表,具有欠費斷電。低剩餘報警和最大負載限制功能;
二、學生公寓系列電表,單費率,有預付費和後付費兩種,爲控制型電表,滿足學生生公寓用電安全、用電管理的基本要求,按照每個用戶配給的入戶線數量,分爲單回路、雙回路、三回路。
1.單、三回路混合設置後付費電表,設置的三回路用戶序号在前;
2.單、雙回路混合設置預付費電表,雙回路用戶占用電表兩條相鄰出線,兩線電源不同相;
3.單、三回路混合設置後付費電表,三回路用戶占用電表三條相鄰出線,三線爲三相電源;
三、多費率系列電表,可實現不同時期(季節)、不同用電量階段(階梯),不同時間段執行不同的計費單價,基本滿足當前國内不同地區的電費計價要求。多費率電表的用戶類型,同普通類電表,爲單、三相用戶混合設置。
1.正計數,後付費電表,每年可按季節劃分2個時期,電費結算方式爲月結;
2.正計數控制型,後付費電表,每年可按季節劃分2個時期,電費結算方式爲月結,具有遠程通斷電和最大負載限制;
3.預付費控制型電表,電費結算方式爲年結,,具有遠程通斷電和最大負載限制;
1、普通後付費電表
l 用電量累加計數,電量分度:0.1度;
l 單表最大出線:36線,用戶可單三相用戶任意;
l 按照電表出線數量,設計三種規格:12線、24線、36線;
l 485通訊接口,可遠程抄取數據
2.預付費電表
l 預付費用電功能,0電量或欠費斷電,欠費斷電時,不能指令恢複;
l 剩餘電量報警功能,當用戶剩餘電量低于設定的報警值時,執行一次1分鍾斷電,并用戶電量信息顯示閃爍,提醒用戶及時購電;
l 具有最大負載限制功能,當用戶任意線負載有功功率超過設定限制值時,執行過載斷電,1分鍾自動恢複;
l 具有用電量累計功能,便于用戶用電統計;
l 刷卡:用戶通過購電卡,購買電費,拿卡刷電表,電費沖入電表
l 485通訊接口,可遠程抄取數據,遠程繳費,遠程控制。
3.學生公寓電表
l 單表最大出線:36線,用戶可單、三回路用戶任意設置;
l 用電量正計數,實現先用電,後付費功能;
l 具有最大負載限制功能,每日可劃分2個時段,單獨設置每個時段的限制功率,實現白天和夜間不同的負載限制,過載執行斷電;
l 具有連續過載斷電次數限制功能,在允許的過載斷電次數之内,過載斷電後,1分鍾自動回複,否則将保持斷電狀态,可用指令回複供電;
l 具有定時通斷電功能,每日可最多8個時段,第一個時段的起始時間爲0時0分,時段劃分時間單位爲1分鍾。以一周爲時間單位,可爲每個用戶設置每天在不同時段的供電狀态,定時斷電時段内,可指令回複供電;
l 具有惡性負載限制功能,當用戶一次接入的負載爲純阻性負載,切功率大于設置的惡性負載識别功能啓動功率時,原則執行現在斷電,例外條件是,改負載被用戶設置爲特許使用負載;
l 用戶特許負載使用功能。當用戶設置了惡性負載限制功能,原則上屬于惡性的用電都會被限制,爲不影響特定負載的使用,可爲電表設置最多8種特許使用負載,每個用戶可選擇8種種被允許使用的負載,屬于特許負載的用電不收限制;
接線方式 | 單/三相 | 直接式 | 互感式 |
戶數 | 單相1-39戶/三相1-12戶 | 三相1-12戶 | 三相1-12戶 |
準确度等級 | 有功1級、0.5級、0.5S級 | ||
電壓規格 | 3×220/380V | ||
電流規格 | 直接接入式:1.5(6)A、5(20)A、10(40)A、 15(60)A、20(80)A | 直接接入式:3×1.5(6)A、3X5(20)A、3×10(40)A、 3×15(60)A、3×20(80)A | 互感器接入式:3×1.5(6)A |
工作溫度範圍 | -25℃~+60℃ | ||
頻率範圍 | 50Hz | ||
電表規約 | DL/T645(部分私有協議) | ||
通訊接口 | 可選:RS485、NB-LOT、4G、載波、WIFI、藍牙、LORA、(可定制其他接口) | ||
預付費/公寓尺寸外形 | 單相1-12戶(三相1-4戶):251*357*130mm 單相13-24戶(三相5-8戶):440*357*130mm 單相25-39戶(三相9-12戶):616*357*130mm
| ||
後付費尺寸外形 | 單相1-12戶(三相1-4戶):408*290*115mm 單相13-24戶(三相5-8戶):445*290*115mm 單相25-39戶(三相9-12戶):480*290*115mm |
